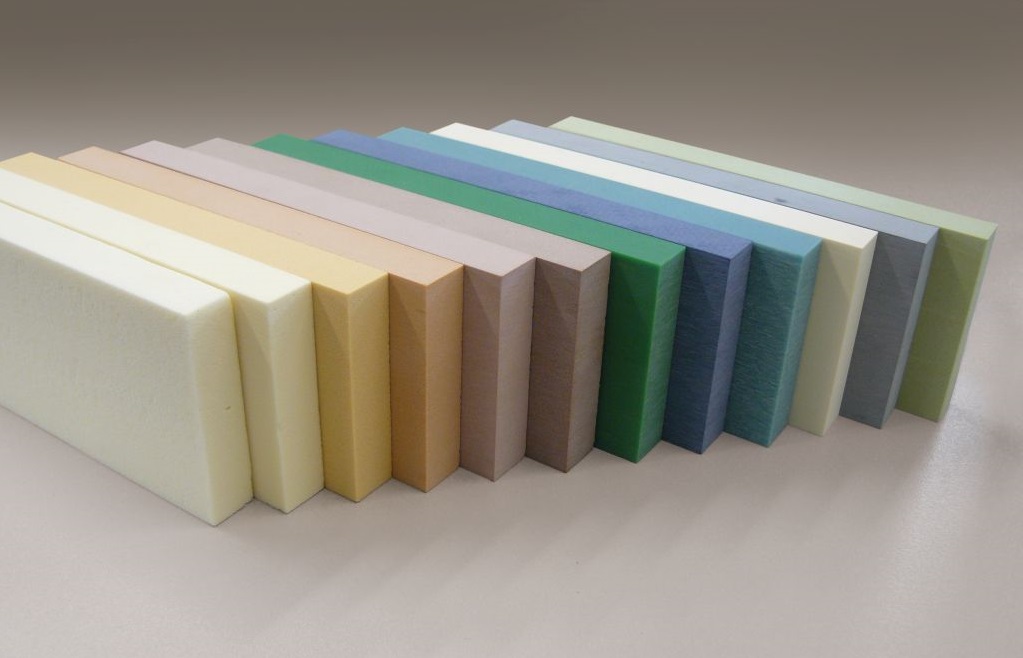

SikaBlock® Modell- und Werkzeugplatten
Wir bieten Ihnen ein umfangreiches Sortiment an anwendungsorientierten Systemlösungen, bestehend aus speziellen Modell- und Werkzeugplatten sowie passenden Klebstoffen und Füllspachteln.
Die Platten basieren auf Polyurethan (PUR) und Epoxid (EP) und finden Verwendung für die Konstruktion von Modellen, Formen und Werkzeugen.
Abhängig von den gewünschten Anforderungen an ein Modell oder eine Form ist es möglich, zwischen verschiedenen Platten mit einer Dichte von 0,08 bis zu 1,3 kg/dm³ auszuwählen.
Das breite Sortiment an unterschiedlichen Dichten bietet Ihnen für nahezu jede Anwendung die passende Platte in puncto Oberflächenqualität und mechanischer Eigenschaften.
Besonders EP-Platten bieten eine hohe Temperaturbeständigkeit verbunden mit ausgezeichneter Dimensionsstabilität aufgrund eines niedrigen CTE und können für Prepreg-Anwendungen verwendet werden.
|
| 0,08 | 0,24 | 0,6 | 0,7 |
| Gelblich | Siena | Hellbraun | Hellbraun |
| PUR | PUR | PUR | PUR |
- dichte, feine Oberfläche
- leichte mechanische Bearbeitbarkeit
- geringe Staubentwicklung beim Fräsen
| - exzellente Oberflächengüte
- sehr gutes Fräsverhalten mit sehr geringer Staubentwicklung
| - einfache Bearbeitbarkeit
- dichte, feine Oberfläche
- gute Druck- und Kantenfestigkeit
- hohe Wärmeform- und Lösemittelbeständigkeit
| - einfache Bearbeitbarkeit
- dichte, feine Oberfläche
- gute Druck- und Kantenfestigkeit
- hohe Wärmeform- und Lösemittelbeständigkeit
|
- Grundkörper für Design-, Styling- und Claymodelle
- Stylingmodelle und Formstudien
- Probefräsungen
| - Design- und Stylingmodelle
- Grundkörper für Cubings und DKM
- einfache Laminierformen
| - Urmodelle, Cubing, DKM
- Formen und Werkzeuge für kleinere Stückzahlen (Niederdruck-RIM, Vakuum-Tiefziehen usw.)
| - Urmodelle, Cubing, DKM
- Formen und Werkzeuge für kleinere Stückzahlen (Niederdruck-RIM, Vakuum-Tiefziehen usw.)
|
- 2000 x 1000 x 100; 200
- 2000 x 1000 x 200; 400
- 2000 x 1000 x 400; 800
- 2000 x 1000 x 450; 900
- 2400 x 1300 x 100; 312
- 2400 x 1300 x 200; 624
| - 1500 x 500 x 50; 37,5
- 1500 x 500 x 100; 75
- 1500 x 500 x 200; 150
- 2000 x 1000 x 50; 100
- 2000 x 1000 x 100; 200
- 2000 x 1000 x 150; 300
- 2000 x 1000 x 200; 400
- 2000 x 1000 x 250; 500
| - 1500 x 500 x 30; 22,5
- 1500 x 500 x 50; 37,5
- 1500 x 500 x 75; 56,25
- 1500 x 500 x 100; 75
- 1500 x 500 x 150; 112,5
- 1500 x 500 x 200; 150
| - 1500 x 500 x 30; 22,5
- 1500 x 500 x 50; 37,5
- 1500 x 500 x 75; 56,25
- 1500 x 500 x 100; 75
- 1500 x 500 x 150; 112,5
|
| - | D 25 | D 58 | D 66 |
| 1,0 | 5 | 19 | 26 |
| Wärmeformbeständigkeit [°C] | 130 | 60 | 80 | 90 |
| 50 x 10-6 | 65 x 10-6 | 55 x 10-6 | 55 x 10-6 |
SikaBlock® Werkzeugplatten
| M1000 | M945 | LAB 975 NEU | LAB 973 |
|---|
| Dichte [g/cm³] | 1,0 | 1,3 | 0,7 | 0,75 |
| Farbe | Weiß | Grün | Hellgrün | Blau |
| Material | PUR | PUR | EP | EP |
| Eigenschaften | - geringe Dichte
- gute Druck- und Kantenfestigkeit
- geringe Wärmeausdehung und dimensionsstabil
| - sehr abriebfest
- exzellent fräsbar
- sehr hohe Festigkeit
| - Neue EP-Platte
- geringe Dichte
- sehr dimensionsstabil unter Druck und Wärme bis 130°C
- exzellentes Preis-Leistungs-Verhältnis
| - EP-Platte
- geringe Dichte
- sehr dimensionsstabil unter Druck und Wärme bis 125°C
- hervorragende Bearbeitbarkeit und Oberflächenaspekt
|
| Anwendungen | - Lehren
- Formen
- Gießerei- und Urmodelle
| - Gießereimodelle und Kernkästen
- Blechziehwerkzeuge
- Musterteile und Urmodelle
| - Temperaturbeständige Mastermodelle zur Herstellung von Prepregwerkzeugen im Autoklaven
- für Urmodelle, Tiefziehwerkzeuge (Kleinserien) und Laminierformen
| - für Mastermodelle zur Herstellung von Prepregwerkzeugen im Autoklaven
- für Urmodelle, Tiefziehwerkzeuge (Kleinserien) und Laminierformen
|
| Maße [mm]; [ltr.] | - 1500 x 500 x 50; 37,5
- 1500 x 500 x 75; 56,25
- 1500 x 500 x 100; 75
| - 1000 x 500 x 30; 15
- 1000 x 500 x 50; 25
- 1000 x 500 x 75; 37,5
- 1000 x 500 x 100; 50
| - 1500 x 500 x 50; 37,5
- 1500 x 500 x 75; 56,25
- 1500 x 500 x 100; 75
- 1500 x 500 x 150; 112,5
- 1500 x 500 x 200; 150
| - 1500 x 500 x 50; 37,5
- 1500 x 500 x 75; 56,25
- 1500 x 500 x 100; 75
|
| Shorehärte | D 75 | D 83 | D 75 (D 68 @ 130°C) | D 73 (D 63 @ 130°C) |
| Biegefestigkeit [MPa] | 48 | 100 | 30 | 30 |
| Wärmeformbeständigkeit [°C] | 85 | 80 | 130 | 125 |
| Wärmeausdehnungs-koeffizient αT [1/K] | 50-55 x 10-6 | 65 x 10-6 | 35-40 x 10-6 | 35-45 x 10-6 |
